可测试性设计分析软件
Gerber to CAD Translations,Gerber-to-CAD reverse engineering tool,Tebo CAM, Tebo-Ict Test Fixture Software, HP3070, Agilent3070,i5000,i1000,Keysight i3070,i5000,i1000,Agilent Test Coverage Consultant,TestSight Developer, Test Expert( Fabmaster),VayoPro-Test-Expert,VayoPro-SMT-Expert

   Tebo TA V5.0(DFT 可测试性设计软件) 是电子制造业内唯一同时具有CAD 和Gerber 输入接口的专业/快速进行DFT 可测试性设计分析软件。能快速准确用Gerber 还原成CAD 数据,其最大化利用设计CAD 数据与物料BOM 数据,通过智能化融入测试工艺及治具厂商制作要求;在可测试性设计DFT(DesignForTestability)中,为设计提供准确合理的测试点Layout 及测试成本控制的有效的工具软件;这使得您可以在制造之前详细了解各网络、零件测试覆盖信息和测针大小及分布信息,而不是之后。


      使该产品不但可将数天的DFT 分析工作大幅缩短至数分钟,而且可快速智能生成精细的数据报告;不但可以缩短新产品导入时间及降低测试治具成本,而且可以避免新产品设计资料外发(DFT外协),满足产品资料安全保密需要。


      软件系统采用开放式&人性化设计。基于WINDOWS 的COM 技术结构,具有高可靠性,便于升级和维护。兼容Win 2000/NT/XP/7/8/10 系统,操作方便,培训更简易。



 治具厂商广泛使用Tebo软件,分析数据 并非“纸上谈兵”

直接调用治具厂商(Probe DB)库,真正用制作治具的要求验证测点设计合理性,分析数据可以直接用于治具制造生产。





 可产生详尽的可测试性设计分析报告(DFT Analysis Report)
可以产生治具分析/网络测试/零件覆盖/测针大小及分布信息报告/可对不可植针原因进行归类、排序说明,为设计提供准确合理的测试点Layout。也可以统计评估治具成本,将不可测网络打印成PDF文件给设计部门或者品质管控部门参考。




 Gerber&CAD 版本比较与BOM 校验功能

比较不同版本的Gerber&CAD 数据源,输出元器件差异报告/网络差异报告。打印和标记差异位置图像,可检查压棒等辅助孔是否有碰撞冲突,最大化共用测试夹具,节约夹具成本。

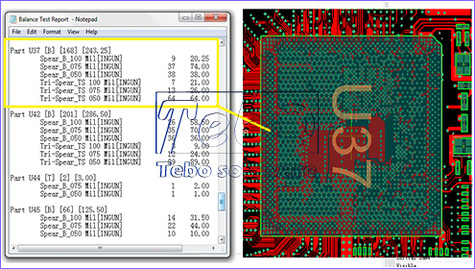

 可输出元件(BGA/IC)背面探针报告与压棒放置空间报告
报告探针类型/数量/弹力状况供RD参考,避免测点设计在PCB 板上分布过于集中,造成IC 芯片底部弹力太大/变形损坏。可检查元件布局是否合理,是否因为在PCBA 测试时未有空间放置压棒,而造成PCBA变形。
