ICT/ATE专业治具软件

Gerber to CAD Translations,Gerber-to-CAD reverse engineering tool,Tebo CAM, Tebo-Ict Test Fixture Software, HP3070, Agilent3070,i5000,i1000,Keysight i3070,i5000,i1000,Agilent Test Coverage Consultant,TestSight Developer, Test Expert( Fabmaster),VayoPro-Test-Expert,VayoPro-SMT-Expert
         Tebo ICT V5.0 (ICT/ATE治具制作软件)是目前行业内唯一同时具有CAD和Gerber输入接口的专业ICT、ATE治具辅助制作软件。能够处理各种Gerber以及埋盲孔、正负片数据;同时具有多种CAD接口,处理数据省时省力,是制作高精密、复杂ICT、ATE测试治具最佳选择。

    软件系统采用开放式&人性化设计。基于WINDOWS 的COM 技术结构,具有高可靠性,便于升级和维护。兼容Win 2000/NT/XP/7/8/10 系统,操作方便,培训更简易。

■

可輸入各種格式Gerber資料

可输入和自动识别各种格式Gerber和钻孔资料,包括Gerber Rs274D /Gerber Rs274X/ DPF/ DXF/ HPGL/ ExcellonⅡ。
Gerber Rs-274D 各种D码格式资料可自动识别读入,附有D-code文件学习模板,可存储学习的D-code格式。




■

可直接输入常见CAD资料,更加节省时间

目前支持CAD接口有: ODB++,GenCAD,Cadence,FABmaster_FATF,IPC-2581,Pcad,Mentor,PADS,PowerPCB,Redac CADIF,Protel,Unidat, Zuken 等。也可以支持 IDF/IPC-356 Pin/Parts/Nails.asc/Fixture file 等 数据读入处理。

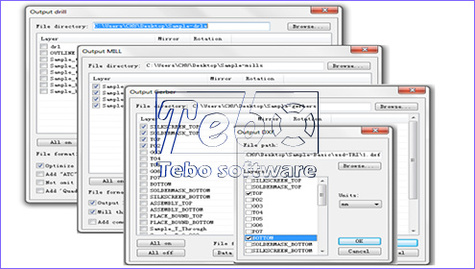

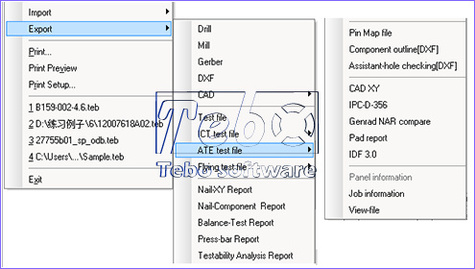

■  支持各种数据输出或订制
支持各种测试机程式: Agilent(Keysight),Teradyne,Genrad,Aeroflex,Checksum,Tri,Okano,Jet,Tescon,Src,Takaya,Hioki 等,
治具制造所需数据: CNC Mill,Drill,Wire,Gerber,PDF,DXF 等。也可输出CAD/ 3D PCBA 格式数据。





■

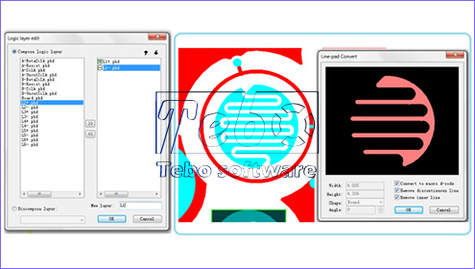

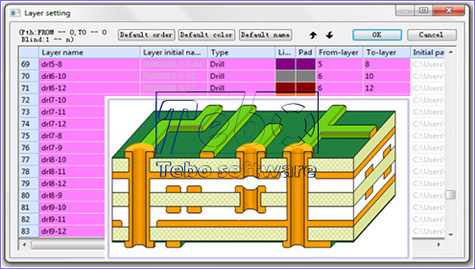

能处理埋盲孔\ 正负片的Gerber数据

软件对PCB层数无限制,可处理任何型式之埋盲孔,不需人工计算;能快速、智能的整合正负片,具有各种自定义复杂D-code编辑转换功能,100%忠于原图。

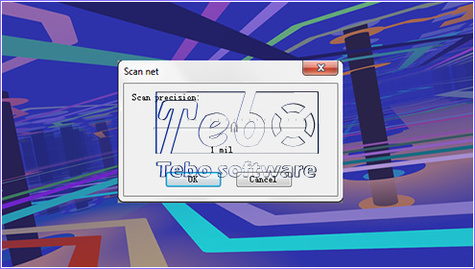

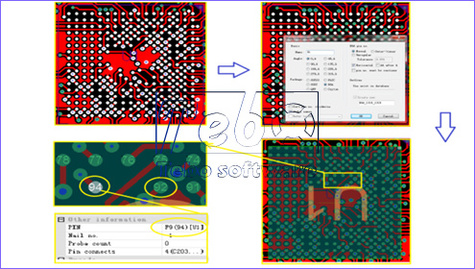

■ 高精度、更快速的网络提取处理能力, 网络分析最佳分辨率0.1 Mil
SMD元件自动识别排除VIA连接孔,快速准确排列BGA/IC等 元件脚位(Pin)序号功能。

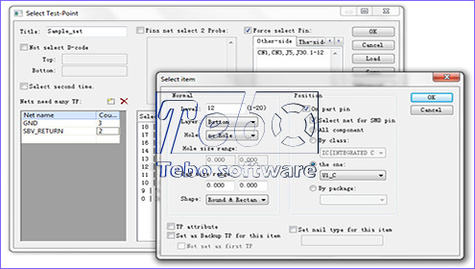

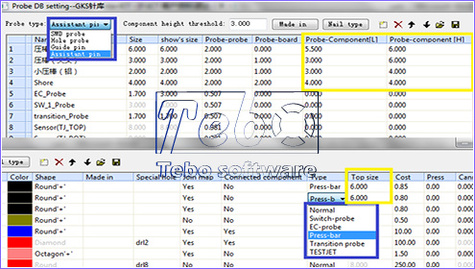

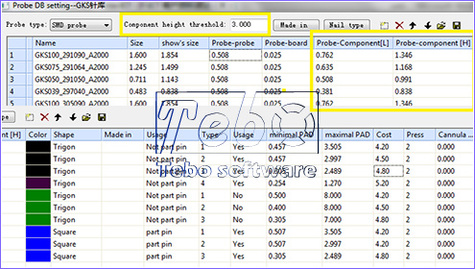

■ 可自定制针库及选点规则条件

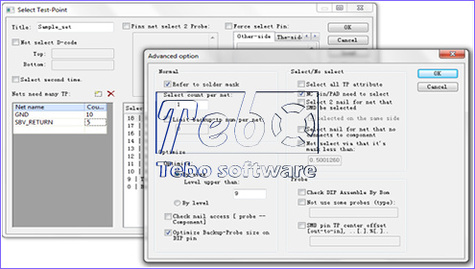

提供多种针型数据库满足不同测试及治具要求,可设置测针/压棒等与不同高度元件之间距,自动根据测点所在位置判别定义测试针的头型和大小。20项优先级别可供选择;可设定网络测点数量可按零件及类型选点;可增加次测点、辅测点以及备用点;四线电阻选点。





■ 可自订各种辅助孔类型及显示形状(颜色)标记

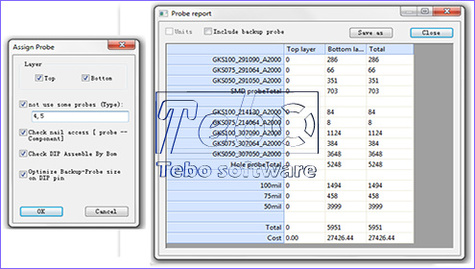

可产生详尽的治具用料(针.定位孔.压棒头型.垫片孔等)报告,方便准备相应治具材料和成本核算.

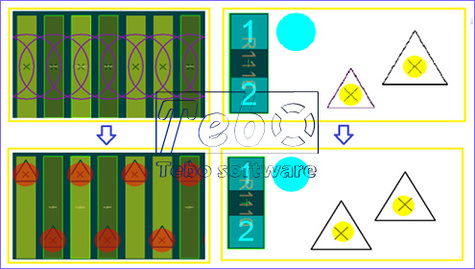

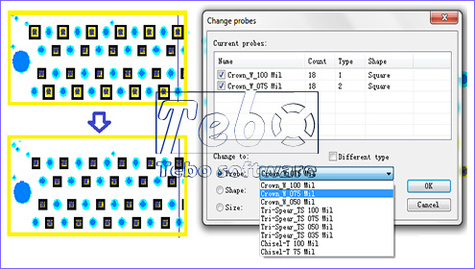

■ 测针型编辑更方便
SMD元件脚上测针自动偏移;可测针手动交叉 偏移调整;可更改测针头型/ 针号/ 大小。

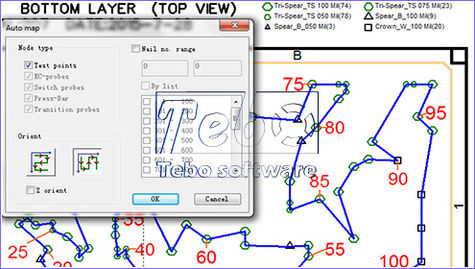

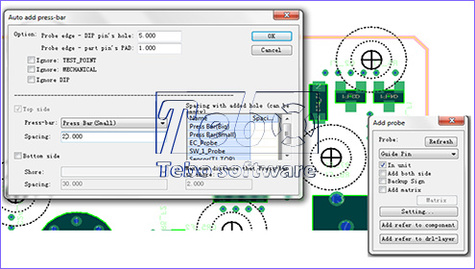

■ 自动添加压棒功能&智能化自动绕线功能
可根据零件外框、零件高度、压棒类型、网格间距等均衡自动添加压棒。自动绕线/针型说明标示,重叠交叉自动检查,
标号大小自动调整, 连线编辑标号移位,分段颜色标记,显示对象及颜色均可选择。

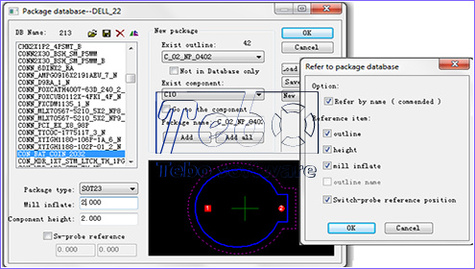

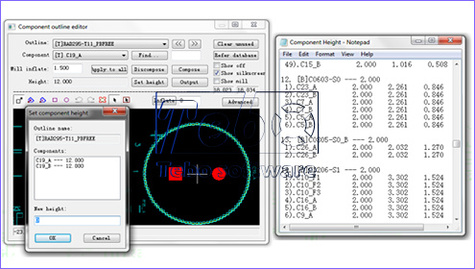

■ 零件封装库编辑与存储参考功能
零件外框 形状编辑/拆分或合并归类;可设置导出/导入 零件外框类型/零件 名称/高度 /大小 等信息,方便检查。
独有的元件封装库存储参考功能,省去测量/检查时间,效率倍增;确保每类元件 (大小/高度/铣形 等)一致,标准化。



■

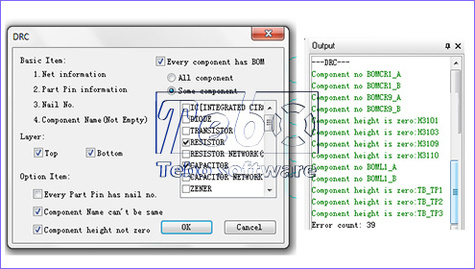

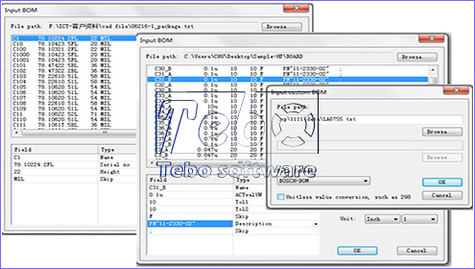

便捷的BOM输入&独特的DRC规则检查功能

可读入参照零件值、上下限、属性描述、零件高度等信息,可订制专用的BOM读入接口。
DRC检查零件名称重复,值单位是否正确, 零件高度设置检查,零件脚是否有针等,错误报告可以链接快速查找。

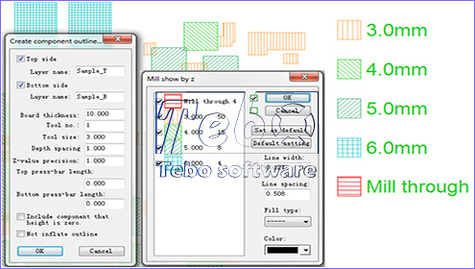

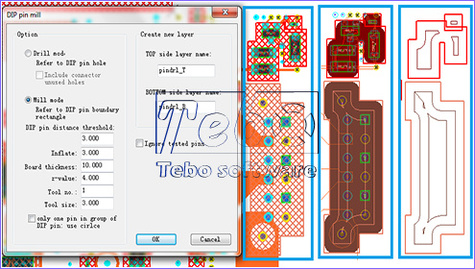

■  支持输出Mill(*.NC,*.ROU 等)CNC加工程式
可根据零件外框(加大值)和对零件高度自动产生铣层;可自动合成相同高度/ 刀具的重叠(交叉)铣形外框;可对每个铣形外框进行编辑(添加/复制/ 修改/ 删除);可选择刀具直径,自动产生(含不规则形状)铣形刀具路径。可将插件(通孔)元件的脚,产生为钻孔/铣形文件。

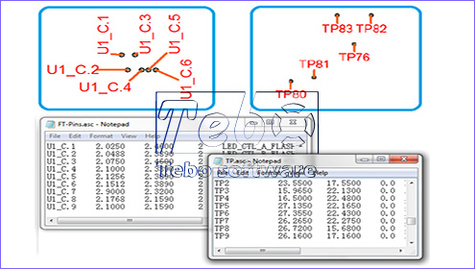

 同时支持FT功能测试及应用

支持FT功能测试治具特殊要求(连接器/IC芯片/网络)自动选点。可输出对应探针/钻孔信息及制作接线图纸。
