可制造性分析软件
Gerber to CAD Translations,Gerber-to-CAD reverse engineering tool,Tebo CAM, Tebo-Ict Test Fixture Software, HP3070, Agilent3070,i5000,i1000,Keysight i3070,i5000,i1000,Agilent Test Coverage Consultant,TestSight Developer, Test Expert( Fabmaster),VayoPro-Test-Expert,VayoPro-SMT-Expert

     Tebo GT V5.0(Gerber 检查系统) 是可制造性设计DFM(Design for Manufacturability)中,检查Gerber网络正确性的最有效的工具软件之一,这使得您可以在制造之前发现Gerber网络问题,而不是之后。可将待投产PCB的Gerber线路数据通过Tebo GT 系统处理,提取网络的数据与CAD电路设计输出的IPC 356 / 356A数据进行网络检查,产生网络检查报告,确保Gerber线路的正确性,杜绝了PCB批量报废的巨大风险。

    软件系统采用开放式&人性化设计。基于WINDOWS 的COM 技术结构,具有高可靠性,便于升级和维护。兼容Win 2000/NT/XP/7/8/10 系统,操作方便,培训更简易。

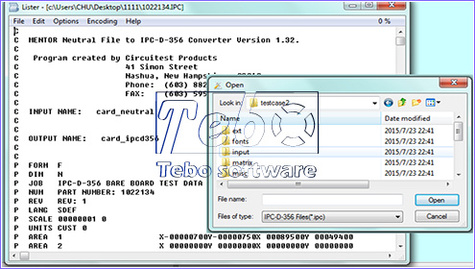

 可输入各种格式Gerber(Rs274D& Rs274X)和标准IPC 356 / 356A数据,

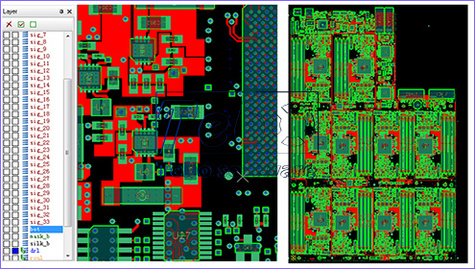

能够方便、快捷的处理大容量、高密度、高层次(层数不限)Gerber file。

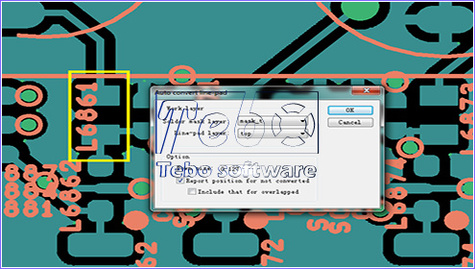

 可参照防焊(MASK)层自动转PAD与线路层进行短路检查。自动检查防焊(MASK)开窗尺寸是否合适及PCB丝印文字是否与PAD重叠或太近。自动校验正负片输出及线路的安全线距及精度,确保CAD电路设计输出的Gerber线路满足PCB厂的制程工艺能力。

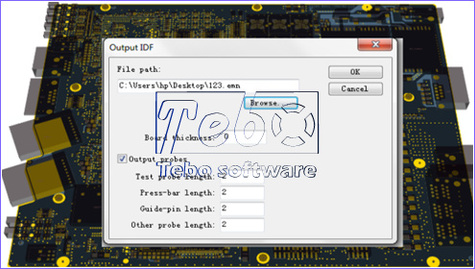

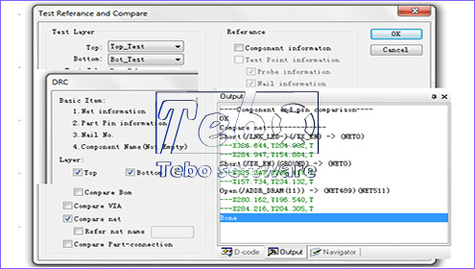

 可将待投产PCB的Gerber提取网络的数据与CAD电路设计输出的IPC 356 / 356A数据进行网络检查,产生网络检查报告,确保PCB的Gerber线路的正确性。支持IDF文件导入/导出功能,并可根据客户生产工艺定制校验规则。
